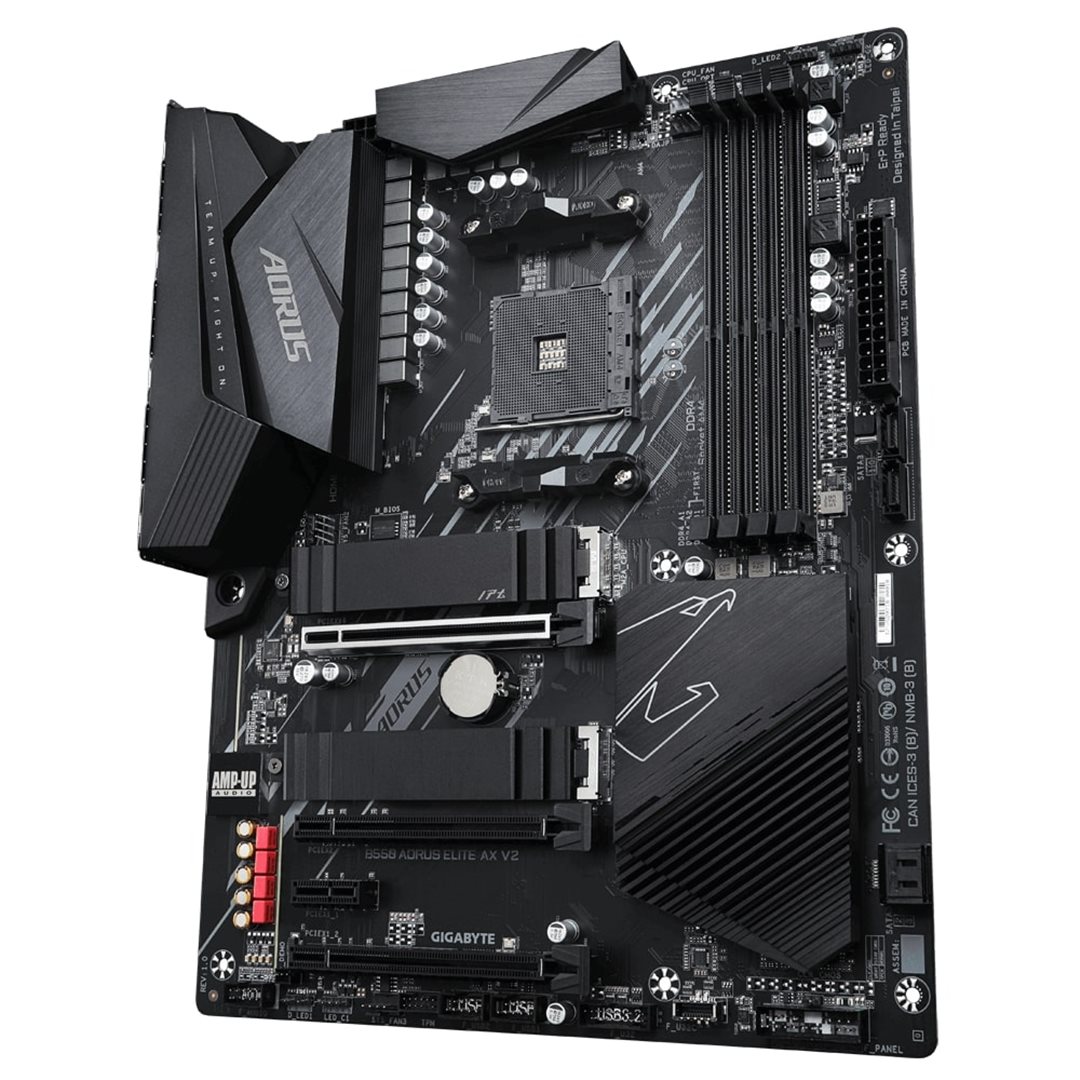

GIGABYTE B550 AORUS ELITE AX V2 (rev. 1.0)

Chipset: AMD B550

Rozměrový formát: ATX Form Factor (305 mm x 244 mm)
Podpora pro procesory: 3. generaci procesorů AMD Ryzen™ / 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™
Patice procesoru: AM4

Pozice na paměti: 4x DDR4 DIMM
Podpora pro paměti:
3. generace procesorů AMD Ryzen™:

Podpora pro paměťové moduly DDR4 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz memory modules
3rd Gen AMD Ryzen™ with Radeon™ Graphics processors:

Podpora pro paměťové moduly DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4000(O.C.) / 3600(O.C.) / 3333(O.C.) /3200/2933/2667/2400/2133 MHz
Max.velikost operační paměti: 128 GB
Podpora pro paměti typu: DDR4

Dvoukanálová architektura paměti
Podpora paměťových modulů ECC Un-buffered DIMM 1Rx8/2Rx8
Podpora paměťových modulů non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Podpora paměťových modulů s XMP profilem (Extreme Memory Profile)
Grafická karta:

Integrované ve 3. generaci procesorů AMD Ryzen™ s grafickým adaptérem Radeon™ (na základě procesoru)
Zvuková karta:

kodek Realtek® ALC1200
Síťová karta:

Realtek® 2.5GbE LAN chip (2.5 Gbit/1 Gbit/100 Mbit)
Intel® Wi-Fi 6 AX200
Bluetooth 5
Rozšiřující sloty:

1x slot PCI Express x16 (PCIEX16)
1x slot PCI Express x16 (PCIEX2)
1x PCI Express x16 slot (PCIEX1_2)
1x PCI Express x1 slot (PCIEX1_1)
RAID řadič: 0, 1, 10

SATA:

4x konektor SATA 6Gb/s
M.2:

1x konektor M.2 (M2A_CPU), integrovaný v procesoru, podpora pro SSD pro Socket 3, M key, typ 2242/2260/2280/22110
1x konektor M.2 (M2B_SB), integrovaný v čipsetu, podpora pro SSD pro Socket 3, M key, typ 2242/2260/2280/22110
USB:

zadní USB porty ( celkem 7 )
1x USB 3.2 Gen 1 port
2x USB 2.0/1.1 ports
2x USB 3.2 Gen 2 Type-A ports (red)
2x port USB 3.2 Gen 1
přední USB porty ( celkem 7 )
4x port USB 2.0/1.1
1x USB Type-C™ port
2x port USB 3.2 Gen 1
Interní porty:

1x 24pinový ATX hlavní napájecí konektor
1x 8pinový ATX 12V napájecí konektor
2x konektor M.2 Socket 3
4x konektor SATA 6Gb/s
1x konektor pro ventilátor na chladiči procesoru
1x konektor pro ventilátor vodního chlazení procesoru
3x konektor pro systémové ventilátory
1x konektor pro LED na chladiči CPU / pro pásek RGB LED
2x konektor pro pásky s adresovatelnými LED
2x konektory pro pásky RGB LED
1x konektor pro tlačítka a LED na předním panelu
1x konektor pro audio na předním panelu
1x USB Type-C™ port, with USB 3.2 Gen 1 support
1x interní konektor USB 3.2 Gen 1
2x interní konektor USB 2.0/1.1
1x konektor pro Trusted Platform Module (TPM) (2x 6 pinů, pouze pro modul GC-TPM2.0_S)
1x propojka Clear CMOS
Externí porty:

1x DisplayPort
1x port HDMI
2x anténní konektor SMA (2T2R)
2x USB 3.2 Gen 2 Type-A ports (red)
3x port USB 3.2 Gen 1
2x port USB 2.0/1.1
1x tlačítko Q-Flash Plus
1x port RJ-45
1x konektor optického výstupu S/PDIF out
5x audio jack

BIOS: 256 Mb Flash AMI UEFI BIOS
